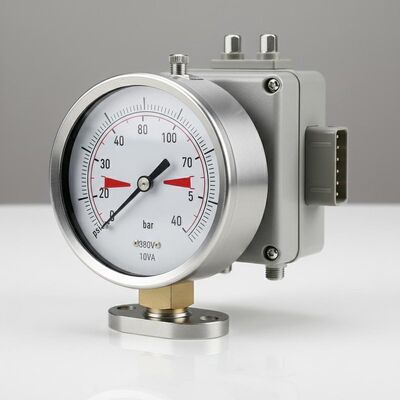

| Thông số kỹ thuật | Chi tiết |
|---|---|
| Kích thước quay số | 4 inch / 100 mm |
| Loại gauge | Máy đo áp suất tiếp xúc điện |

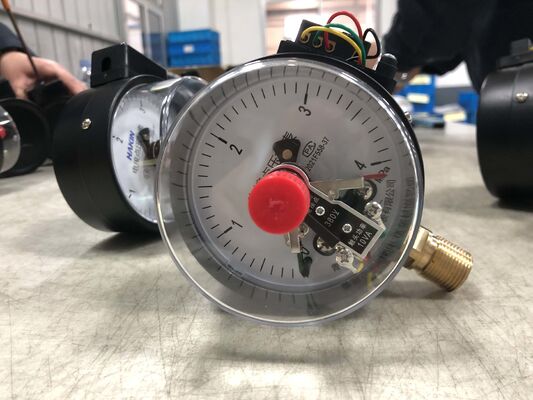

| Chỉ dẫn | Giới hạn trên, giới hạn dưới, áp suất sống |
| Điều chỉnh | Nút phía trước (ngoài) |
| Đánh giá điện | 380V 10VA |

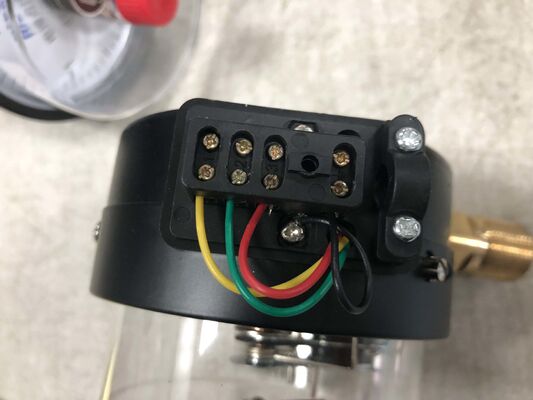

| Hệ thống dây điện | Bốn dây: Vàng (thường), Xanh (dưới), Đỏ (cao), Đen (dưới) |
| Chức năng liên lạc | SPDT hoặc mạch độc lập |
| Phạm vi áp suất | Có thể tùy chỉnh (Xác định khi đặt hàng) |
| Màu sợi | Chức năng | Điểm kết nối |
|---|---|---|
| Màu vàng | Sợi thông thường | Nguồn điện thông thường / đầu vào bộ điều khiển |
| Xanh | Khối tiếp xúc giới hạn dưới | Vòng điều khiển giới hạn dưới (bắt đầu bơm, báo động thấp) |
| Màu đỏ | Liên lạc giới hạn trên | Vòng mạch điều khiển giới hạn trên (để dừng bơm, báo động cao) |
| Màu đen | Sợi dây đất | Trái đất để an toàn |
